I sensori di pressione FSR (force sensitive resistor) ci consentono di realizzare facilmente una touch user interface (TUI), ad esempio il Power-Glove del Nintendo a 8 bit, che abbiamo conosciuto attraverso il film “Il piccolo grande Mago dei Videogames” del 1989 (in inglese “The wizard”), utilizzava il sensore per il rilevamento della flessione delle dita.
I resistori sensibili alla forza variano la resistenza in base alla forza che viene esercitata nell’area sensibile (sensing area), rendendoli una scelta interessante per la realizzazione di protototipi di Touch User Interface (TUI). Quale dovrei usare?
Sensori di pressione di forza
Nei progetti in cui non è necessario misurare forze esatte, i sensori FSR Interlink probabilmente sono la soluzione migliore essendo disponibili in diverse forme (circular, square, rectangular) e costando relativamente poco. Invece per una maggiore precisione, i sensori FlexiForce sono l’ideale, anche se più costosi e fragili.
Il sensore che ho scelto per fare delle prove è un Interlink FSR-406 che ho comprato al centro commerciale “La Cascada” e come potete vedere da questo articolo “Quanto costa comprare componenti di elettronica, sensori, boards in Colombia?” con il cambio euro-pesos è stato molto conveniente. Dal datasheet del sensore possiamo vedere che tanto maggiore sarà la forza che esercitiamo tanto minore sarà la resistenza come dimostra il grafico sottostante nella tipica curva forza-resistenza:
Un’ulteriore valore da notare è quello del drift (Deriva) che ci dice che con un carico fisso sul sensore avremmo una lettura meno affidabile nel nel tempo.
Come funziona?
Il sensore è composto da un robusto film polimerico (PTF), con i due elettrodi conduttivi isolati, ma che toccano il materiale sensibile alla pressione. Se non viene applicata nessuna pressione la resistenza misurata ai capi dei due elettrodi è superiore a 1 mega ohm, mentre applicando pressione sulla sensing area la resistenza decresce.
Il principio alla base del funzionamento delle FSR risale addirittura al brevetto dei microfoni di carbonio che l’inventore americano Alexander Graham Bell (1847-1922) aveva comprato nel 1877 a Emile Berliner (1851-1929). Questi microfoni vennero impiegati da Bell per migliorare la qualità del suono del suo prototipo di telefono con il quale aveva realizzato la prima chiamata della storia nel marzo del 1876.
Mr Watson, vieni qui , voglio vederti
Queste sono state le prime parole pronunciate al telefono da Bell per convocare il suo assistente dalla stanza accanto nel suo laboratorio di Boston. Quando una persona parlava nel microfono, un diaframma comprimeva i granuli al suo interno aumentando così la superficie di contatto tra di essi. Avendo una maggiore area di contatto di conseguenza la resistenza diminuiva.
FSR Testing Code con Zerynth

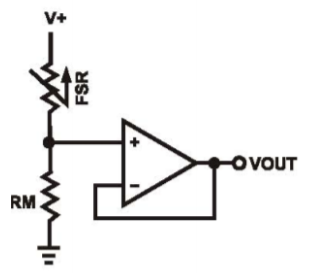

Dal datasheet del sensore FSR 406 possiamo realizzare il nostro circuto sulla breadboard creando un partitore di tensione con una resistenza { R }_{ m }=10k\quad e il sensore che è equiparabile a una resistenza variabile { R }_{ FSR}
Dallo schema circuitale possiamo ricavare che la $${ V }_{ out }$$ è data dalla seguente formula:
V_{\text{out}} = \frac{V \cdot R_{\text{m}}}{R_{\text{m}} + R_{\text{FSR}}}
quindi colleghiamo la $${ V }_{ out }$$ al pin analogico A0 che misureremo con il metodo adc.read().
|
1 2 |
# Use ADC reading to calculate voltage fsrADC = adc.read(A0) |
Sapendo che la { V }_{ + } di alimentazione è di 3,3 V possiamo calcolare il voltaggio:
|
1 2 3 4 |
# Use ADC reading to calculate voltage #convert the analog reading (which goes from 0 – 4095.0) to a voltage (0 – 3.3V): fsrVoltage = fsrADC * (3300 / 1023) print(“Voltage reading in mV = “,fsrVoltage) |
Ora dobbiamo calcolare { R }_{ FSR } partendo dalla formula iniziale per $${ V }_{ out }$$:
{ R }_{ FSR }=\cfrac { { (V }_{ + }-{ V }_{ FSR })*{ R }_{ m } }{ { V }_{ FSR } }
|
1 2 3 4 |
fsrResistance = ((3300 – fsrVoltage) * 10000) / fsrVoltage # fsrVoltage is in millivolts so 3.3V = 3300mV #10000 = 10K resistor print(“FSR resistance in ohms = “,fsrResistance) |
Utilizzando il grafico come riferimento, perché non stiamo utilizzando un operazionale come nello schema circuitale, possiamo ricavare la forza a cui è stato soggetto il sensore
|
1 2 3 4 5 6 7 8 9 10 11 12 |
fsrConductance = 1000000 # we measure in micromhos so fsrConductance /= fsrResistance print(“Conductance in microMhos: “, fsrConductance) # Use the two FSR guide graphs to approximate the force if (fsrConductance <= 1000): fsrForce = fsrConductance / 80 print(“Force in Newtons: “,fsrForce) else: fsrForce = fsrConductance – 1000 fsrForce /= 30 print(“Force in Newtons: “,fsrForce) |
Sensore di presenza
Il sensore FSR-406 anche se molto sottile e flessibile non cambia la resistenza se viene piegato rendendolo adatto all’impiego come sensore di presenza all’interno dell’imbottitura di un cuscino.

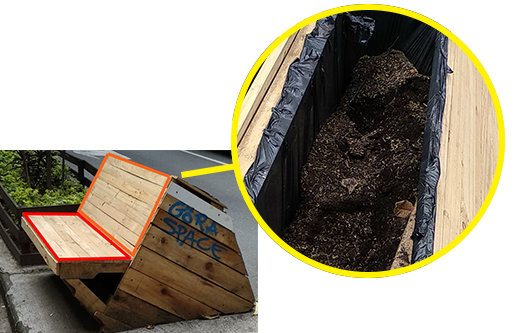

L’idea è di rilevare quando una persona è seduta (in rosso) o appoggiata allo schienale (in arancione) in una delle panchine realizzate a Gora Makerspace (Medellìn, Colombia).
Rilevata la presenza di una persona il retro della panchina (cerchio in giallo) dovrebbe illuminarsi dando risalto alle piante.
Il sensore sembra essere una soluzione adeguata per fare delle prime prove come sedile avendo un sensing range da 100 grammi a 10 kili, sapendo però che non è un sensore adatto per misure di precisione.
